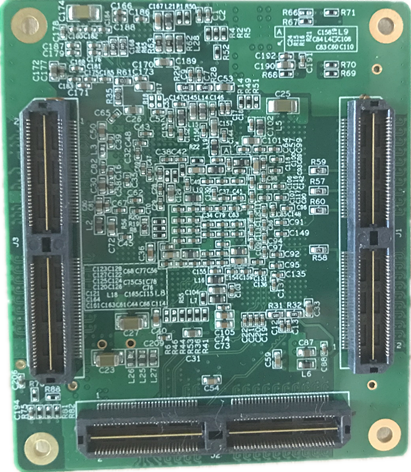

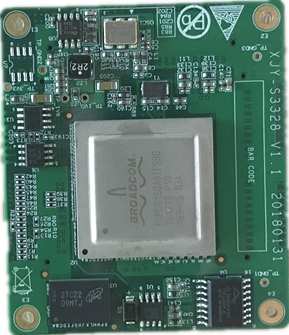

XJY-S3328 核心模块

1. 概述

本文是针对在核心交换模块 XJY-S3328 上开发各种接口板卡的说明文档。
XJY-S3328 核心模块是基于以太网路由及交换的核心交换模块。核心模块体积小巧，默认最高支持 16 个千兆电口及 4 个万兆光口。以 XJY-S3328 为核心模块，您可以在满足行业技术需求的基础上得到最高性价比的产品，并以您独特的产品形态快速投放市场。
XJY-S3328 核心板采用沉金工艺，100%工业宽温元件制造，电路板符合 IPC 标准。电磁兼容性达到 4 级，工作温度-40～85 度，平均无故障工作时间超过 100 万小时，功耗不超过 12瓦。
XJY-S3328 核心模块为无风扇被动散热设计，采用散热冷板散热，其工作温度范围可达到-40℃~85℃；核心模块采用工业级设计，其电磁兼容性满足 4 级标准。

1.1 供电方式及顺序

XJY-S3328 核心模块可以通过其自身的J2 插座中的 VDD1_0V和J3插座中的VDD3_3V 定义插针进行供电。注意1V电压最大电流12A，3.3V电压最大电流3A设计时请提供足够的余量，防止核心模块工作异常。其中精度要求：3.3V±5%、1.0V±2%

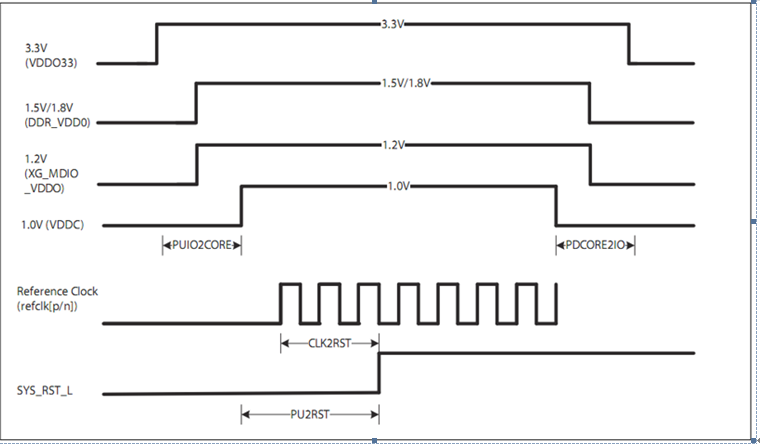

电源上电顺序参考下图：

1.2 散热模式

XJY-S3328 核心模块必须具备相应的散热处理。否则将在高温下无法正常工作。典型的散热处理方式包括主动散热及被动散热两种方式：
如采用主动散热方式，需要在高热区域上安装散热器，并通过强制性对流对散热器进行降温；
如采用被动散热方式，需要通过导热硅胶等手段将高热区域与散热器紧密接触，并确保散热
器具备足够的面积。

1.3 网管方式

XJY-3328 核心模块具备全网管功能，可以支持 WEB、命令行、及本地 Console。除了标准的网管方式，核心板自身具备详细的网管信息，包括端口状态，端口数据统计，CPU占用率，温度等参数。这些信息都可以通过命令行、WEB、和标准的 SNMP 协议获得。

1.4 功能列表

二层软件功能

Spanning Tree	IEEE 802.1D -Spanning Tree
	IEEE 802.1w -Rapid SpanningTree
	IEEE 802.1s -Multiple Spanning Tree
Flow Control	802.3x (Full-duplex) / Back-Pressure (Half-duplex)
VLAN	VLAN Group: 4K
	Tagged VLAN : 4K
	QinQ
	MAC-Based VLAN
	Protocol-Based VLAN
Link Aggregation	IEEE 802.3ad -Link Aggregation Control
Link Aggregation	Protocol (LACP)
IGMP Snooping	IGMP Snooping v1/v2/v3
	Querier support/ IGMP Filtering, IGMP Leave Proxy,
	Immediate Leave
Storm Control	Broadcast / Multi-cast / Un-known Unicast
QoS	Number of Priority queue: 8 queues/ port
	Scheduling for priority queue: WRR/Strict Priority
	scheduling/Hybrid
	CoS
	802.1p/ IP Precedence/ IP TOS Precedence
	IP DSCP/ Port based Priority
	Rate Limiting: Ingress/Egress: 1Kbps/ 1pps granularity
	DiffServ (RFC2474) remarking

三层软件功能

IPv4/IPv6	Supports IPv4/IPv6 Protocol
DHCP Server	Support DHCP server
Static Routing	Supports Static Routing 64
PIM-SM,PIM-DM	Support PIM-SM,PIM-DM
RIP	Support RIP v1/v2
OSFP	Support OSPF v1/v2
VRRP	Support VRRP

网络管理功能

Management Interface	Web Based Management
	Command Line Interface (CLI)
	Telnet
SNMP	Support v1, v2c, v3
NTP/LLDP	Supports NTP/LLDP
Remote Ping	Supports Remote Ping
DHCP	Client/ Relay/ Option82/ Snooping
Port Mirroring	One to One/ Many to One
